SCA Curtain Wall
Ett fasadsystem för framtidens arkitektur – testat, godkänt och redo för marknaden.
SCA Curtain Wall – ett prefabricerat träbaserat fasadsystem som minskar
klimatpåverkan med upp till 60 procent och samtidigt kan effektivisera byggprocessen.
Med verifierad prestanda och hög flexibilitet ger systemet kommersiella byggnader en snabbare, grönare och mer precis väg från ritning till färdig fasad
Se produktfolder för SCA Curtain Wall.
För press och media
Flera perspektiv på värdet med SCA Curtain Wall i praktiken
Curtain wall – en byggprincip som förändrade fasaden
En historisk byggprincip med fortsatt stor betydelse för framtidens fasader och industriellt byggande.
Fasadsystem med arkitektonisk frihet
Se hur SCA Curtain Wall ger arkitekten frihet att forma fasaden med variation, materialitet och precision.
Kortare byggtid och lägre klimatpåverkan
Så bidrar prefabricerade element i trä till kortare byggtid, lägre klimatavtryck och högre kontroll.
Utmaningar som driver utveckling
Om kraven som driver fram nya fasadlösningar där klimat, byggbarhet och industriellt byggande möts.
60 procent lägre klimatavtryck
Arkitektur utan kompromisser
Trygghet från ritning till fasad
Produktinformation
- Kan appliceras på flera stomsystem
- Flera fönster och dörrsystem kan enkelt anslutas
- Stora möjligheter med fasadmaterial och uttryck.
- Norrländska trävaror utan tillsatser.
- Systemet levereras med komplett fasad utan behov av utvändig komplettering efter montage.
- Modul (BxH): 2,7x4,0m
- Tjocklek element 224 mm
- Installationsvägg 70 mm
- Invändigt karmdjup 250 mm
- U-värde 0,16 W/m2K med installationsvägg.
- Max öppning (KYM): 2,54x2,54 m
- Brandteknisk godkänt enligt BBR och EKS.
- Tredjepartstestat och godkänt system för fönster och dörrar.
- SCA Curtain Wall är utformat och dimensionerat för att möta krav enligt gällande Eurokoder.
Teknisk data från tredjepartstester utförda av IFT Rosenheim NB 0757. Referens är prestandadeklaration DoP-SCA-250701-CW baserat på certifikat 24-004302-PR01.
Väsentliga egenskaper |
ReferensEN 13830 |
Standard |
Deklarerad klass |
Deklarerade värden |
Vattentäthet |
|
|
|
|
|
Vattentäthet |
4.4 |
EN 12154:1999 |
R7 |
Pmax 600 Pa Inget vatten identifierat. |
|
Vattentäthet Dynamisk provning |
|
EN 13050:2011 |
|
+168 Pa / +503 Pa Inget vatten identifierat. |
Vindmotstånd |
|
|
|
|
|
Karakteristisk last |
4.6 |
EN 13116 2024 |
A4 |
Tryck 1,06 kN/m2 |
|
Dimensionerande last |
4.6 |
EN 13116 2024 |
A4 |
Tryck 1,59 kN/m2 |
Slaghållfasthet |
|
|
|
|
|
Internt/Externt |
4.8 |
EN 14019:2016 |
I5/E5 |
950 mm släpphöjd (1) |
|
Luftgenomsläpplighet |
|
|
|
|
|
Luftgenomsläpplighet |
4.15 |
EN 12152:2023 |
A4/A L4 |
±600 Pa (2) |
Övriga egenskaper |
|
|
|
|
|
Värmegenomgångs-koefficient, U-värde |
4.14 |
EN ISO12631 |
|
0,16 W/m2K (3) |
|
Egenvikt, max. karakteristisk totalt |
4.5 |
EN 1991-1-1 |
|
0,83 kN/m2 (4) |
1 Tjocklek och typ av glas i elementet anpassas för att uppnå önskad slaghållfasthet.
2 Samma klass deklarerad för provföremålets totala yta (A4) och fogens totala längd (AL4).
3 Inklusive installationsvägg.
4 Beräknat värde
- 60% lägre klimatpåverkan än konventionellt system av aluminium. *
*Indikativ klimatberäkning baserad på EN 15978:201. Omfattar A1-A3. Beräkningen har utförts i BM (Byggsektorns miljöberäkningsverktyg) v 3.1, Databaser: Boverkets klimatdatabas, EPD Norge, EPD Danmark och YM.fi Generiska data samt produktspecifika EPDer enl. SS-EN 15804:2012+A2:2019
Utan behov av byggställning
För montage av SCA Curtain Wall behövs ingen byggställning, vilket ger både tids- och kostnadsfördelar. Fasadsystemet häng på plats med hjälp av kran. Se prinicipen i denna film.
Kontakt
Partners

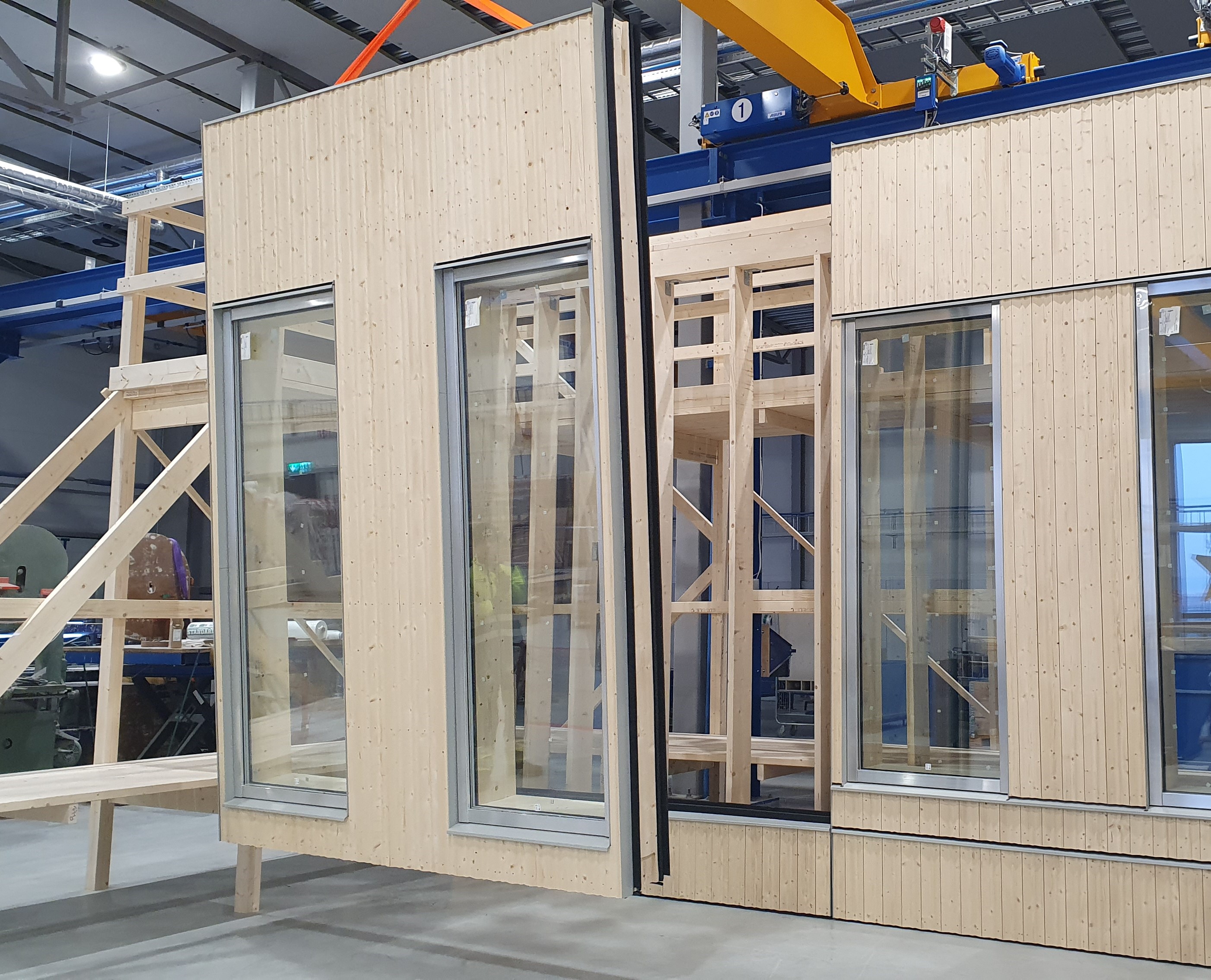

Arkitektkontoret Equator kom med idén till systemet och har bidragit med kompetens kring fasadsystem och tagit fram ritningar. Norrlands Trähus producerar elementen och har tillfört kompetens kring industriell produktion i projektet. Företaget har fullskaliga modeller av systemet för kunder att titta på. SCA Wood har stått för finansiering, projektledning och kompetens kring trä.
Kontakta Johan Larsson, affärsutvecklare, för mer information.

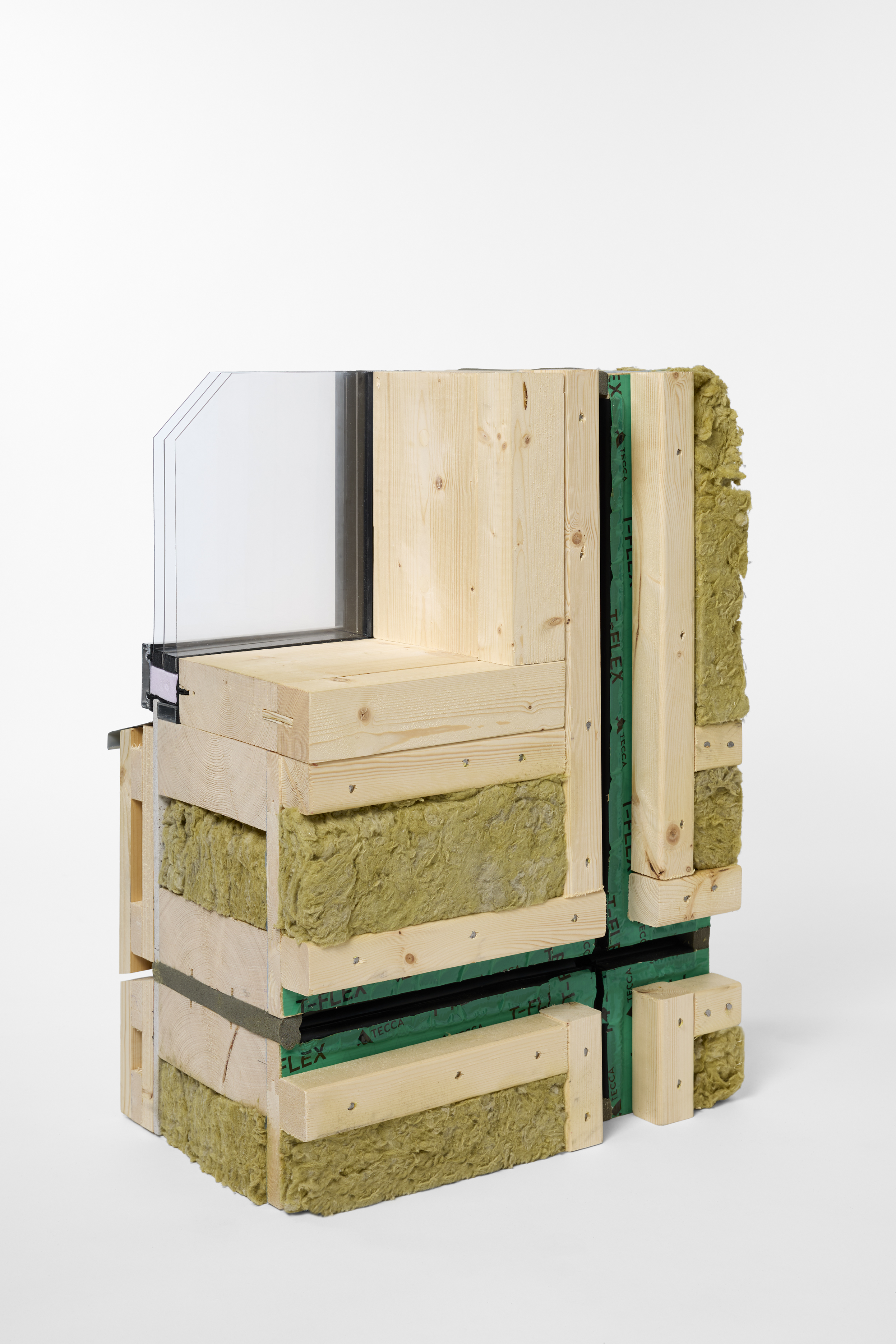

Fasadsystemet i genomskärning.

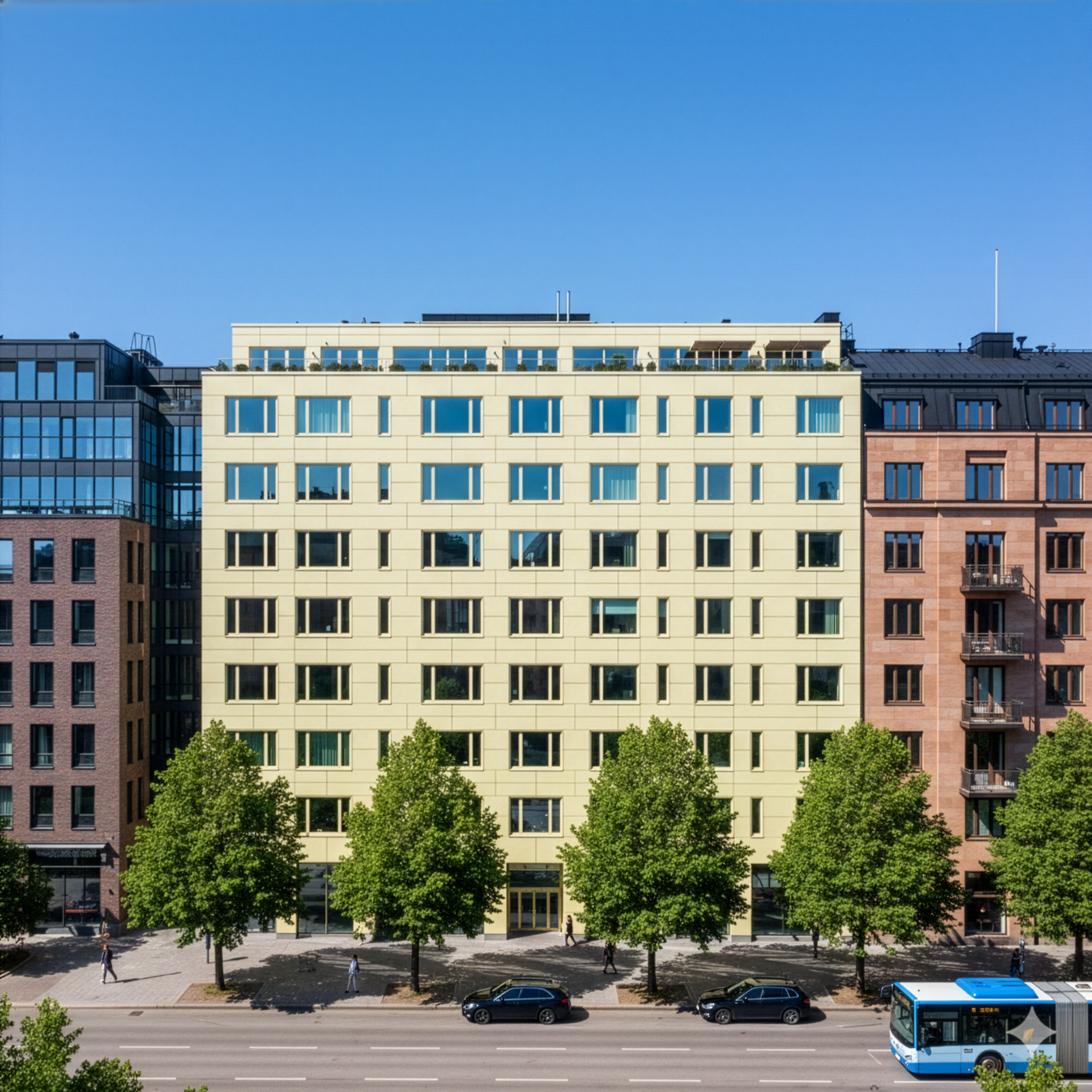

Bilden är genererad med AI.

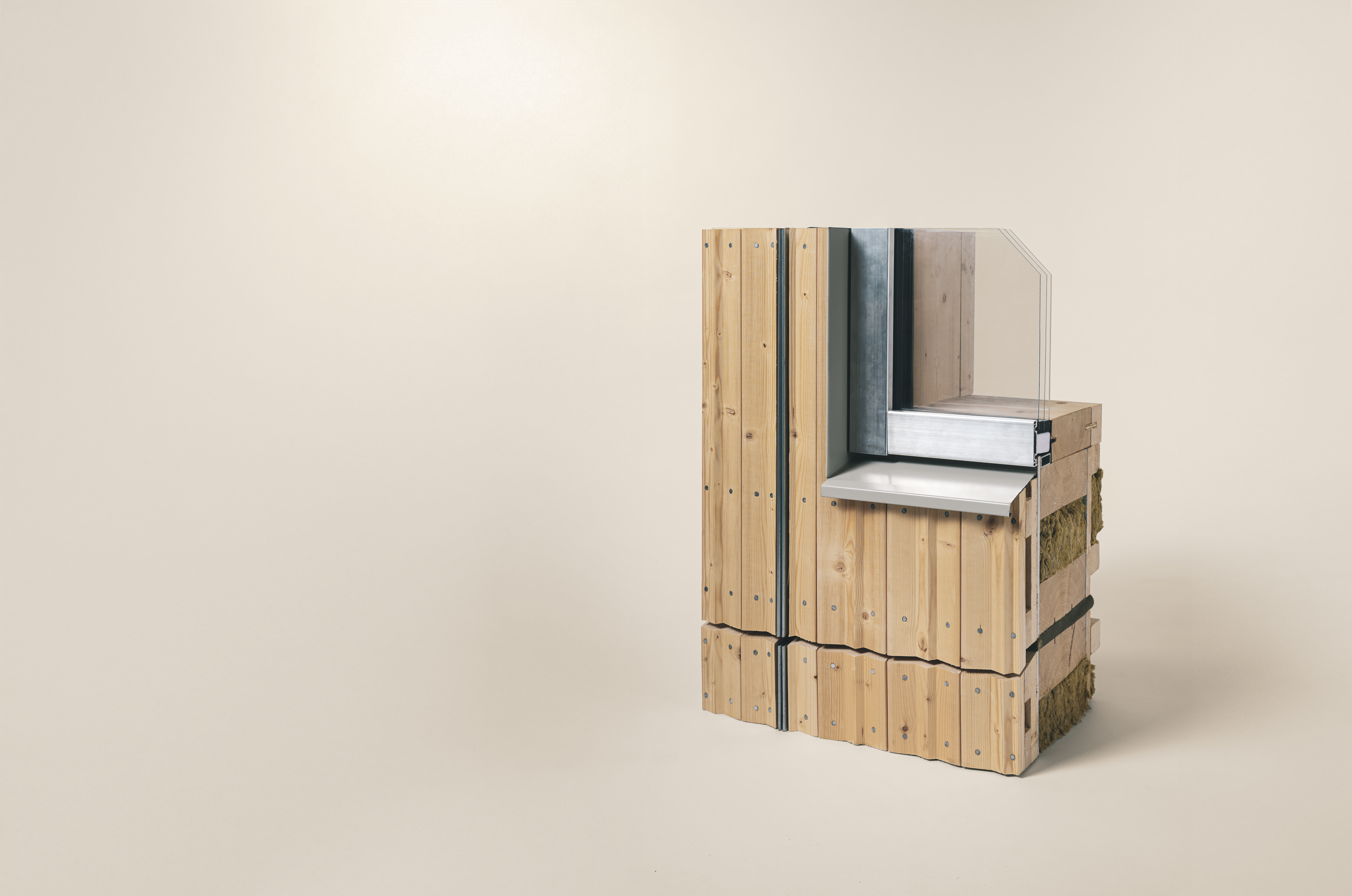

Fasadsystemet i genomskärning.
Bilden är genererad med AI.

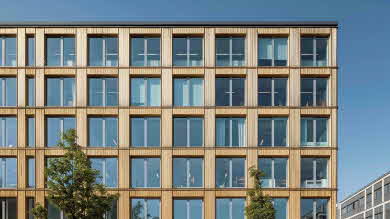

Bilden är genererad med AI.

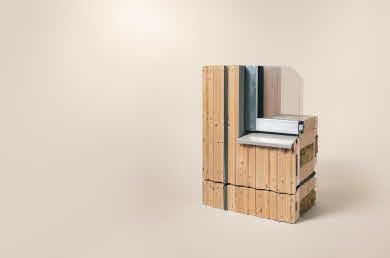

Fasadsystemet i genomskärning.
