SCA Curtain Wall
Et fasadesystem for fremtidens arkitektur – testet, godkjent og klart for markedet.
SCA Curtain Wall – et prefabrikkert, trebasert fasadesystem som reduserer klimaavtrykket med opptil 60 prosent og samtidig kan effektivisere byggeprosessen. Med dokumentert ytelse og høy fleksibilitet gir systemet næringsbygg en raskere, grønnere og mer presis vei fra tegning til ferdig fasade.
Flera perspektiv på värdet med SCA Curtain Wall i praktiken
Curtain wall – en byggprincip som förändrade fasaden
En historisk byggprincip med fortsatt stor betydelse för framtidens fasader och industriellt byggande.
Fasadsystem med arkitektonisk frihet
Se hur SCA Curtain Wall ger arkitekten frihet att forma fasaden med variation, materialitet och precision.
Kortare byggtid och lägre klimatpåverkan
Så bidrar prefabricerade element i trä till kortare byggtid, lägre klimatavtryck och högre kontroll.
Utmaningar som driver utveckling
Om kraven som driver fram nya fasadlösningar där klimat, byggbarhet och industriellt byggande möts.
60 prosent lavere klimaavtrykk
60 prosent lavere klimaavtrykk
Arkitektur uten kompromisser
Trygghet fra tegning til fasade
- Kan brukes med flere ulike stamsystemer.
- Flere vindus- og dørsystemer kan enkelt integreres.
- Stor fleksibilitet med fasadematerialer og designuttrykk.
- Nordsvensk trevirke uten tilsetninger.
- Systemet leveres med komplett fasade, uten behov for utvendig komplettering etter montering.
- Modul 3,8 x 2,7 m
- U-verdi 0,16 W/m²K med installasjonsvegg.
- Maks åpning (KYM): 2,54 x 2,54 m
- Brannteknisk godkjent i henhold til BBR og EKS.
- Tredjepartstestet og godkjent system for vinduer og dører.
- SCA Curtain Wall er utformet og dimensjonert for å møte krav i gjeldende Eurokoder.
Teknisk data från tredjepartstester utförda av IFT Rosenheim NB 0757. Referens är prestandadeklaration DoP-SCA-250701-CW baserat på certifikat 24-004302-PR01.
Väsentliga egenskaper |
ReferensEN 13830 |
Standard |
Deklarerad klass |
Deklarerade värden |
Vattentäthet |
|
|
|
|
|
Vattentäthet |
4.4 |
EN 12154:1999 |
R7 |
Pmax 600 Pa Inget vatten identifierat. |
|
Vattentäthet Dynamisk provning |
|
EN 13050:2011 |
|
+168 Pa / +503 Pa Inget vatten identifierat. |
Vindmotstånd |
|
|
|
|
|
Karakteristisk last |
4.6 |
EN 13116 2024 |
A4 |
Tryck 1,06 kN/m2 |
|
Dimensionerande last |
4.6 |
EN 13116 2024 |
A4 |
Tryck 1,59 kN/m2 |
Slaghållfasthet |
|
|
|
|
|
Internt/Externt |
4.8 |
EN 14019:2016 |
I5/E5 |
950 mm släpphöjd (1) |
|
Luftgenomsläpplighet |
|
|
|
|
|
Luftgenomsläpplighet |
4.15 |
EN 12152:2023 |
A4/A L4 |
±600 Pa (2) |
Övriga egenskaper |
|
|
|
|
|
Värmegenomgångs-koefficient, U-värde |
4.14 |
EN ISO12631 |
|
0,16 W/m2K (3) |
|
Egenvikt, max. karakteristisk totalt |
4.5 |
EN 1991-1-1 |
|
0,83 kN/m2 (4) |
1 Tjocklek och typ av glas i elementet anpassas för att uppnå önskad slaghållfasthet.
2 Samma klass deklarerad för provföremålets totala yta (A4) och fogens totala längd (AL4).
3 Inklusive installationsvägg.
4 Beräknat värde
60 % lavere klimafotavtrykk enn et konvensjonelt system av aluminium.*
*Indikativ klimaberegning basert på EN 15978:201. Omfatter A1–A3. Beregningen er utført i BM (Byggsektorens miljøberegningsverktøy) v 3.1, databaser: Boverkets klimadatabase, EPD Norge, EPD Danmark og YM.fi, generiske data samt produktspecifikke EPD-er i henhold til SS-EN 15804:2012+A2:2019.
Uten behov for stillas
Ved montering av SCA Curtain Wall er det ikke behov for stillas, noe som gir både tids- og kostnadsfordeler. Fasadesystemet heises på plass ved hjelp av kran. Se prinsippet i denne filmen.
Kontakt

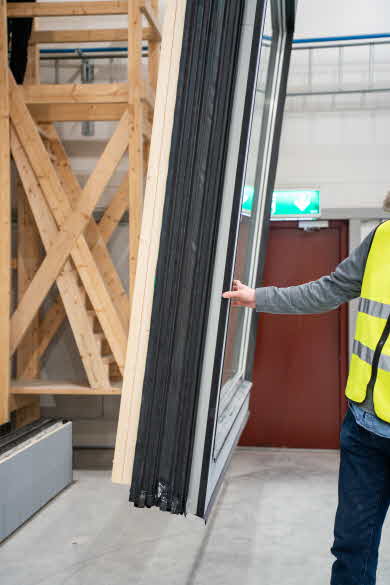

Fasadsystemet i genomskärning.

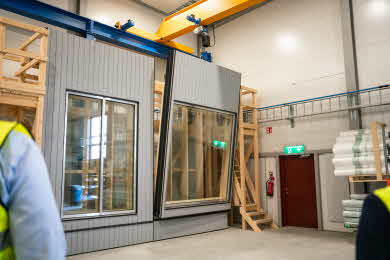

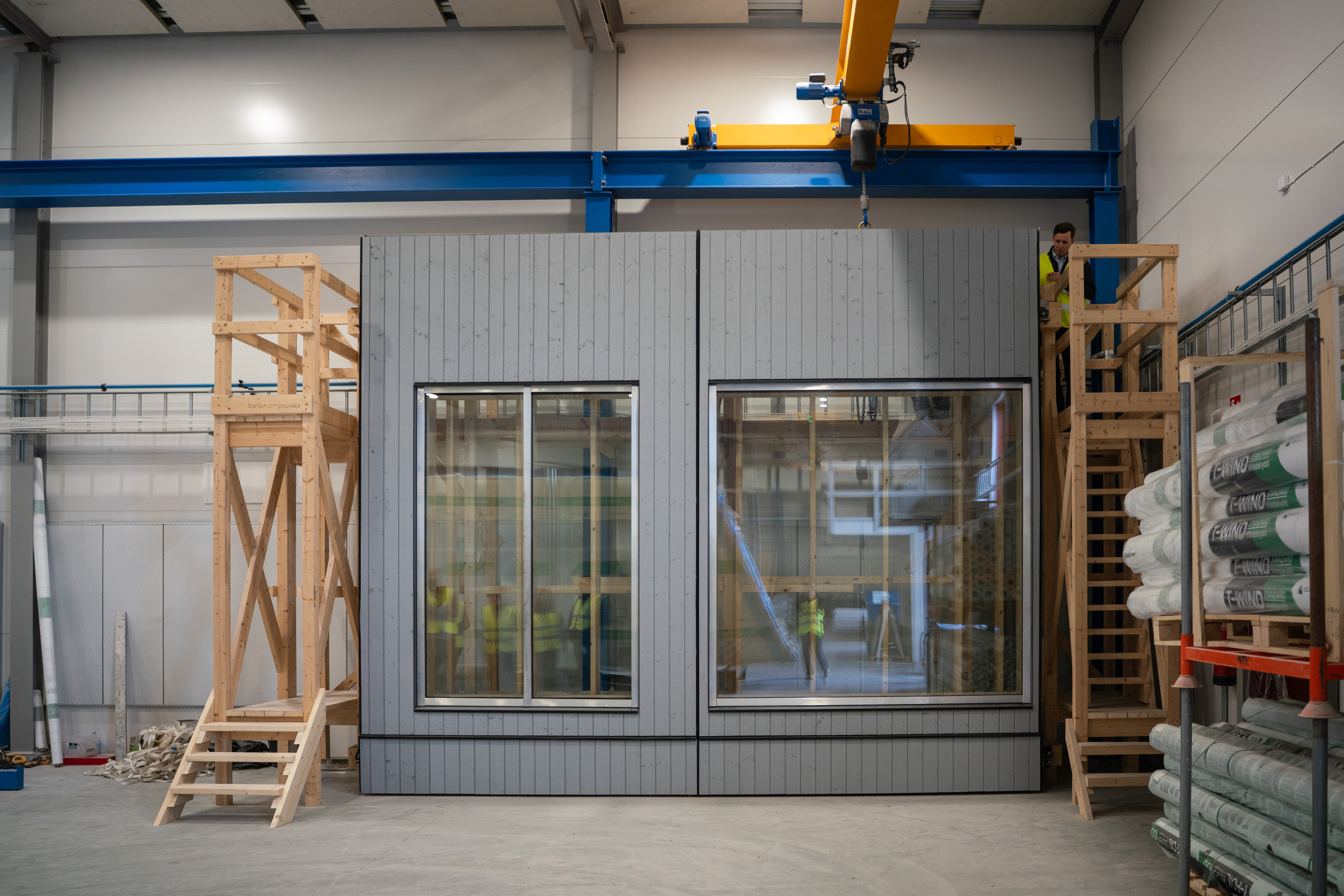

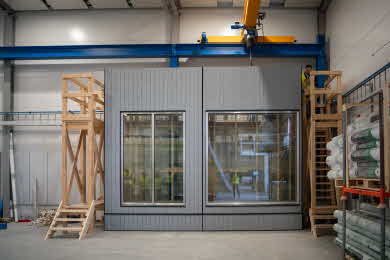

SCA Curtain Wall hängs upp med hjälp av kran vid Norrlands trähus fabrik i Hammerdal.
Bilden är genererad med AI.
SCA Curtain Wall hängs upp med hjälp av kran vid Norrlands trähus fabrik i Hammerdal.
SCA Curtain Wall hängs upp med hjälp av kran vid Norrlands trähus fabrik i Hammerdal.
Fasadsystemet i genomskärning.
Bilden är genererad med AI.
Bilden är genererad med AI.
Fasadsystemet i genomskärning.
Partnere
Arkitektkontoret Equator kom med idéen til systemet og har bidratt med kompetanse innen fasadesystemer og utarbeidet tegninger. Norrlands Trähus produserer elementene og har tilfört prosjektet kompetanse innen industriell produksjon. Selskapet har fullskala modeller av systemet som kunder kan se på. SCA Wood har stått for finansiering, prosjektledelse og kompetanse innen tre.
